TEKNİK ÖZELLİKLER

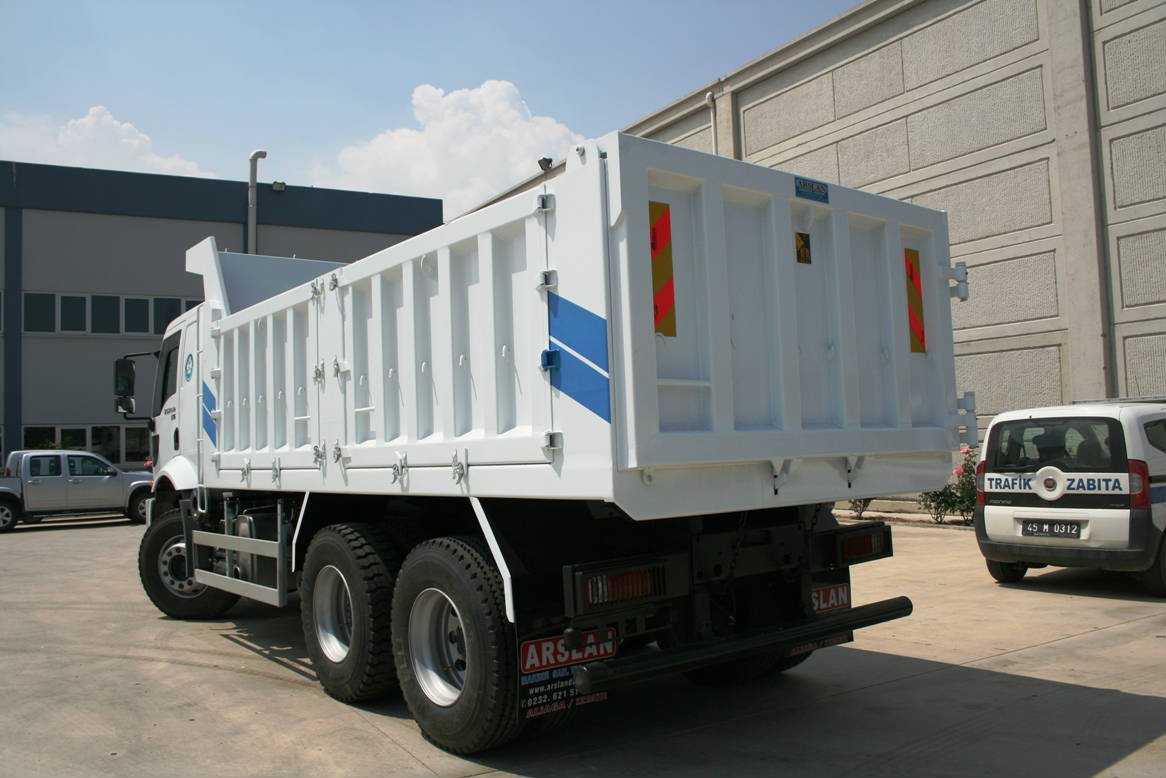

Köşeli Tip Damper (Arka kapak Sağa Açılır, yanlar sabit, Mekanik Açılır Arka Kapaklı) genel hizmet maksatlı model. Kamu kurum ve kuruluşları tarafından tercih edilmektedir. Şasi araca bağlı olarak yükseklik ve uzunluk değişiklik gösterebilir.
Damper Boyutları
İç Uzunluk:5100 mm
İç Genişlik:2300 mm
İç Yükseklik:1200 mm
Hacim:14 m3
Damper Tabanı
Taban Sacı:8 mm kalınlığında ST 52
Üst Şasi:6 mm kalınlığında ST 44 saçtan 200 mm genişliğinde, travers delikleri plazma kesim
Alt Şasi:8 mm kalınlığında ST 44 saçtan 200 mm yüksekliğinde, içine 6 mm kalınlığında ST 44 saçtan takviye
Taban Traversler: En az 10 Adet U büküm travers 5x80x140 U profilden imal
Dönme Mili:70’lik malzemeden arka dönme mili
Damper Yan Kapakları
Yan Kapak Sacı:5 mm ST 52
Yan kapak Üst Profili:4 mm ST 52
Yan Kapak Dik Profilleri:4 mm ST 52
Yan Kapaklar: 5 mm ST 52
Damper Arka Kapağı
Arka Kapak Sacı:5 mm ST 52
Arka Kapak Profilleri:4 mm ST 37
Damper Ön Kapağı
Ön Kapak Sacı:5 mm ST 52
Silindir Bağlantı Yeri:8 mm ST 52
Damper Siperliği
Siperlik Sacı:4 mm ST 37
Hidrolik Sistem
Hidrolik Silindir : Soğuk Çekim, Önden kaldırmalı, teleskopik silindir kullanılacaktır. Silindir boruları dikişsiz çelik çekme boru olacaktır. Miller krom kaplama olacaktır. 180 bara dayanıklı olacaktır. Damper kalkma açısı 40° ile 45° arası bir değerde olacaktır. Maksimum kaldırma açısını aşmaması için emniyet sistemi bulunacaktır.
Hidrolik Pompa: Pompa Direk bağlantı olacaktır. Hidrolik pompa piyasada kabul görmüş HEMA, KASAPPA veya HİDROMAS gibi tanınmış marka olacaktır.
Hidrolik Hortumlar : Hidrolik basınç hortumları SAE 100R2 ve emiş hortumu SAE 100R4 kalitede olacaktır.
Kontrol Sistemi : Sistem kumandaları şoför mahallinde mevcut olacaktır. PTO, hızlı ve yavaş indirmeden oluşacak araç ön panelindeki uygun yerlere yerleştirilecektir.
Hidrolik Yağ Tankı : Yağ seviye göstergeli havalandırmalı en az 80 lt kapasiteli yağ tankı olacaktır. Doldurma ve havalandırma kapaklı, filtreli, alt kısmında boşaltma vanalı olacaktır.
Boya: Boya öncesi damper üzerindeki kaynak cürufları kaynak çekici ile kırılacak, metal fırça ile temizlenecektir. Özel kimyasallarla yıkandıktan sonra KUMLAMA metodu ile temizlenip gerekli yerlere macun çekilecektir. Sonrasında yardımcı şaseye ve kasaya 2 kat epoksi astar ve istenilen renkte 2 kat akrilik elastik son kat boya atılacaktır. Minimum boya kalınlığı 90 – 120 mikron olupFIRIN BOYA uygulaması yapılacaktır.
Standart aksesuarlar
Arka Aks için 3 mm ST 37 kalite saçtan imal çamurluk
2 mm ST 37 kalite saçtan imal takım sandığı
Arka kapak üzerine CE onaylı standartlara uygun reflektör
Branda için yanlara, öne ve arkaya kanca
Sağ ön kısımda kasaya çıkabilmek için merdiven olacaktır.
Tüm mafsallarda gresörlük olacaktır.
Damper emniyet dayama mekanizması yapılacaktır.
Arka kapak geriye ve yana açılır tipte imal edilecektir.
Garanti: Arslan Damper, İmalat hatalarına karşı 1 ( Bir ) yıl süre ile garanti vermektedir.
|
